Kręgi betonowe wymiary waga pojemność – wszystko co musisz wiedzieć

Kręgi betonowe to uniwersalne prefabrykaty wykorzystywane w budownictwie do tworzenia studni, studzienek kanalizacyjnych, szamb i zbiorników na ciecze. Znajomość dokładnych wymiarów, wagi i pojemności kręgów betonowych jest kluczowa przy planowaniu inwestycji budowlanych. W tym artykule przedstawiamy kompleksowe informacje na temat parametrów technicznych kręgów betonowych o różnych średnicach, ze szczególnym uwzględnieniem najpopularniejszych rozmiarów: 80 cm, 100 cm i 120 cm.

Czym są kręgi betonowe i jak się je klasyfikuje?

Kręgi betonowe to cylindryczne elementy prefabrykowane wykonane z betonu, które służą jako podstawowe komponenty w systemach kanalizacyjnych, wodociągowych i melioracyjnych. Produkowane są z betonu klasy minimum C35/45 o wytrzymałości na ściskanie 45 MPa, przy zastosowaniu technologii wibroprasowania z jednoczesnym zagęszczaniem, co zapewnia jednorodną strukturę o niskiej nasiąkliwości.

Klasyfikacja kręgów betonowych opiera się na kilku kluczowych parametrach:

• Średnica wewnętrzna – najczęściej spotykane to 500, 600, 800, 1000, 1200, 1500 i 2000 mm
• Wysokość – standardowe wysokości to 250, 500, 750 i 1000 mm
• Grubość ścianki – od 50 do 200 mm, zależnie od średnicy i przeznaczenia
• Konstrukcja – z dnem lub bez dna, ze stopniami złazowymi lub bez nich, z felcem (wypustką) lub bez
• Zbrojenie – zbrojone lub niezbrojone, w zależności od przewidywanych obciążeń

Kręgi betonowe produkowane są zgodnie z normą PN-EN 1917:2004, która określa wymagania dla studzienek włazowych i niewłazowych z betonu niezbrojonego, betonu zbrojonego włóknem stalowym i żelbetu.

Ile m3 ma krąg betonowy? Obliczanie pojemności

Pojemność kręgu betonowego jest kluczowym parametrem przy projektowaniu zbiorników, szamb czy studni. Aby obliczyć pojemność kręgu betonowego w metrach sześciennych (m³), należy zastosować wzór na objętość walca: V = π × r² × h, gdzie r to promień wewnętrzny kręgu (w metrach), a h to wysokość kręgu (w metrach).

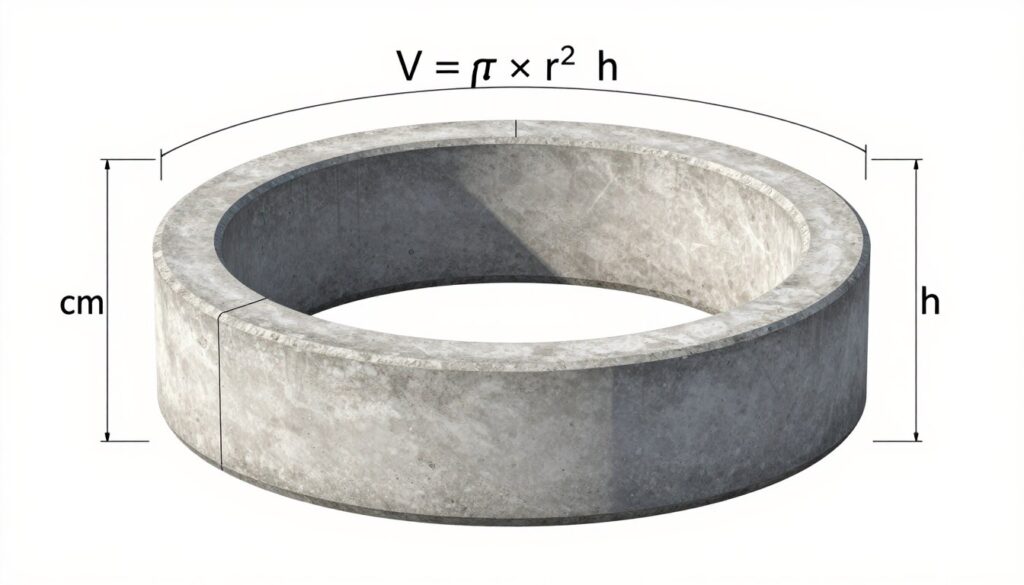

Schemat obliczania pojemności kręgu betonowego na podstawie wymiarów wewnętrznych

Należy pamiętać, że przy obliczaniu pojemności użytkowej kręgu betonowego bierzemy pod uwagę wymiary wewnętrzne, a nie zewnętrzne. Ponadto, jeśli krąg posiada dno, należy uwzględnić zmniejszenie pojemności o grubość dna.

Powyższa tabela przedstawia przybliżone pojemności kręgów betonowych o różnych wymiarach. Wartości te mogą się nieznacznie różnić w zależności od producenta i dokładnych wymiarów produktu.

Pojemność kręgu betonowego 80 cm – ile to m3?

Kręgi betonowe o średnicy wewnętrznej 80 cm (800 mm) są często wykorzystywane w budowie mniejszych studzienek kanalizacyjnych, studni chłonnych czy jako elementy przepustów. Ich pojemność zależy od wysokości elementu.

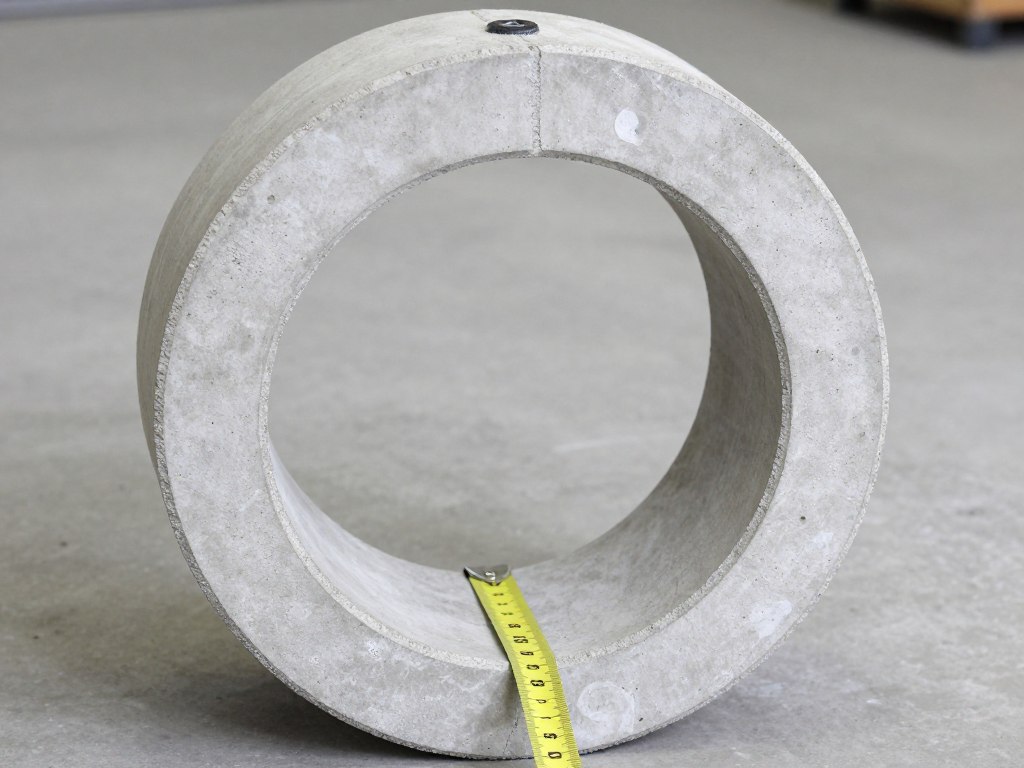

Krąg betonowy o średnicy wewnętrznej 80 cm z widoczną grubością ścianki

Dla kręgu betonowego o średnicy wewnętrznej 80 cm (promień 40 cm = 0,4 m) możemy obliczyć pojemność dla różnych wysokości:

Kręgi betonowe o średnicy 80 cm są stosunkowo lekkie w porównaniu do większych rozmiarów, co ułatwia ich transport i montaż. Jednocześnie oferują wystarczającą pojemność do wielu zastosowań w małych instalacjach kanalizacyjnych czy odwodnieniowych.

Pojemność kręgu betonowego 100 cm – ile to m3?

Kręgi betonowe o średnicy wewnętrznej 100 cm (1000 mm) należą do najpopularniejszych rozmiarów stosowanych w budownictwie. Są wykorzystywane do budowy studzienek kanalizacyjnych, szamb, studni oraz innych zbiorników. Ich średnica umożliwia swobodne zejście człowieka do wnętrza, dlatego często wyposażane są w stopnie złazowe.

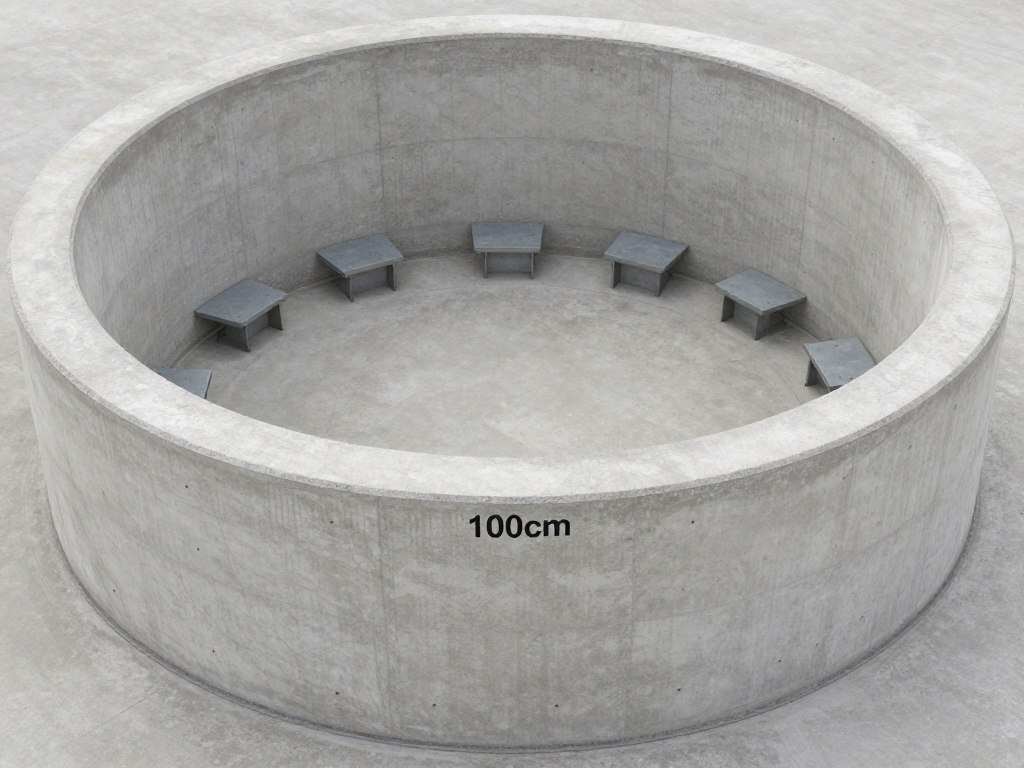

Krąg betonowy o średnicy 100 cm ze stopniami złazowymi ułatwiającymi dostęp

Dla kręgu betonowego o średnicy wewnętrznej 100 cm (promień 50 cm = 0,5 m) możemy obliczyć pojemność dla różnych wysokości:

Kręgi o średnicy 100 cm są często wykorzystywane do budowy szamb. Przykładowo, szambo o pojemności 10 m³ można zbudować z około 13 kręgów o wysokości 1000 mm. Należy jednak pamiętać, że rzeczywista pojemność użytkowa będzie nieco mniejsza ze względu na grubość dna oraz pokrywy.

Pojemność kręgu betonowego 120 cm – ile to m3?

Kręgi betonowe o średnicy wewnętrznej 120 cm (1200 mm) są stosowane w przypadku większych instalacji kanalizacyjnych, szamb o dużej pojemności oraz studni o zwiększonym przekroju. Zapewniają większą przestrzeń roboczą wewnątrz, co jest istotne przy pracach konserwacyjnych.

Krąg betonowy o średnicy 120 cm z dnem – element do budowy szamba lub studni

Dla kręgu betonowego o średnicy wewnętrznej 120 cm (promień 60 cm = 0,6 m) możemy obliczyć pojemność dla różnych wysokości:

Kręgi o średnicy 120 cm są idealne do budowy większych zbiorników. Na przykład, szambo o pojemności 10 m³ można zbudować z około 9 kręgów o wysokości 1000 mm. Dzięki większej średnicy, instalacja wymaga mniej elementów, co może uprościć proces budowy.

Waga kręgu betonowego – od czego zależy?

Masa kręgów betonowych jest kluczowym parametrem wpływającym na transport, montaż oraz dobór odpowiedniego sprzętu do instalacji. Waga kręgu betonowego zależy od kilku istotnych czynników:

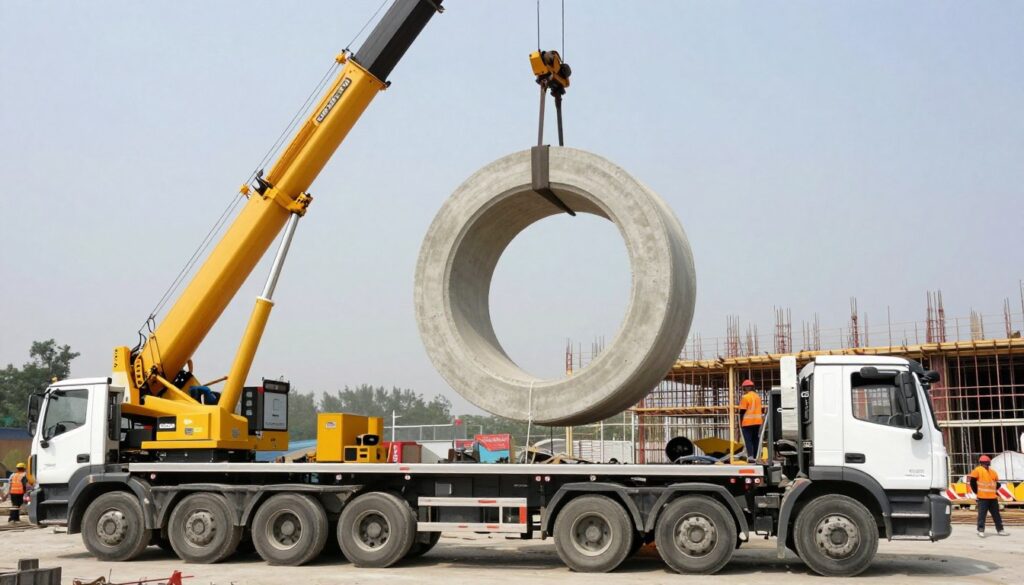

Transport ciężkich kręgów betonowych wymaga specjalistycznego sprzętu

• Wymiary – średnica i wysokość kręgu bezpośrednio wpływają na jego objętość, a tym samym na masę
• Grubość ścianki – grubsze ścianki zwiększają masę elementu
• Gęstość betonu – typowa gęstość betonu wynosi około 2400 kg/m³, ale może się różnić w zależności od składu mieszanki
• Zbrojenie – kręgi zbrojone są cięższe od niezbrojonych o tych samych wymiarach
• Dodatkowe elementy – stopnie złazowe, dno czy specjalne uszczelki zwiększają wagę całego elementu

Przybliżoną wagę kręgu betonowego można obliczyć, mnożąc objętość betonu przez jego gęstość. Należy pamiętać, że objętość betonu to różnica między objętością całkowitą kręgu (z uwzględnieniem wymiarów zewnętrznych) a objętością pustej przestrzeni wewnątrz.

Jak widać w powyższej tabeli, dodanie dna do kręgu betonowego znacząco zwiększa jego wagę. Na przykład, krąg o średnicy 1200 mm i wysokości 600 mm bez dna waży około 685 kg, podczas gdy ten sam krąg z dnem waży już 1077 kg, czyli prawie 400 kg więcej.

Kręgi betonowe 80, 100, 120 cm – wymiary, waga i pojemność w pigułce

Dla ułatwienia porównania parametrów najpopularniejszych rozmiarów kręgów betonowych, poniżej przedstawiamy zestawienie kluczowych danych dla kręgów o średnicach 80, 100 i 120 cm przy standardowej wysokości 100 cm.

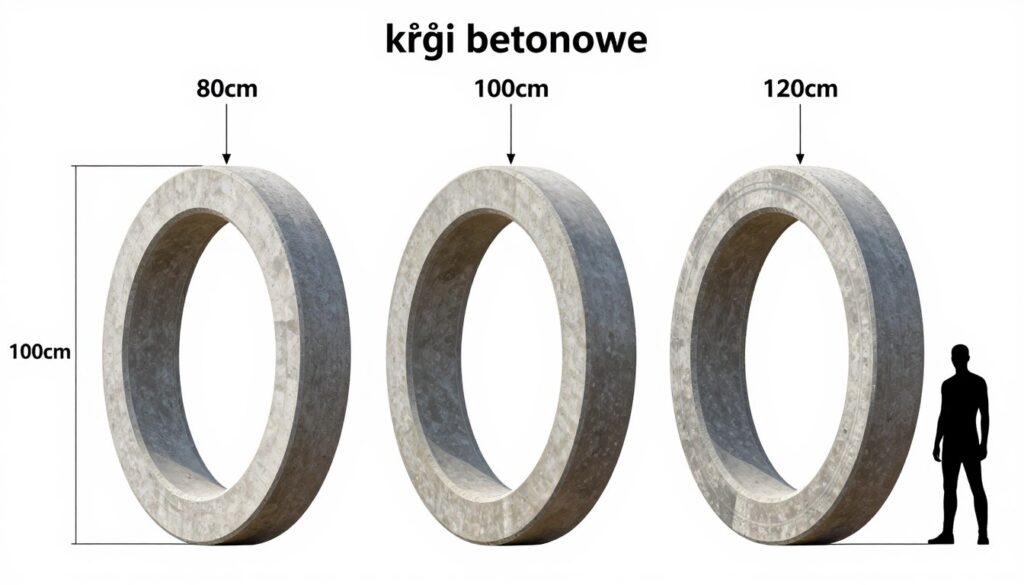

Porównanie wymiarów kręgów betonowych o średnicach 80, 100 i 120 cm przy wysokości 100 cm

Jak widać z powyższego zestawienia, zwiększenie średnicy kręgu z 80 cm do 120 cm powoduje ponad dwukrotny wzrost pojemności przy tej samej wysokości. Jednocześnie zwiększa się też masa elementu, co ma znaczenie przy planowaniu transportu i montażu.

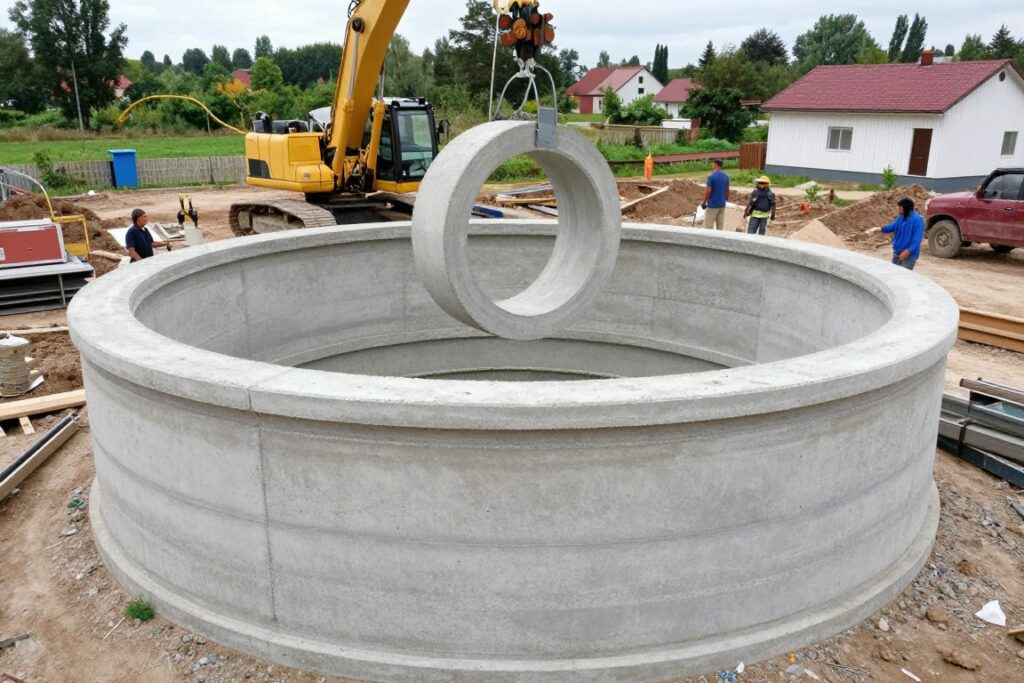

Montaż kręgów betonowych przy budowie szamba wymaga użycia ciężkiego sprzętu

Przy projektowaniu zbiornika o określonej pojemności, warto rozważyć, czy lepiej zastosować większą liczbę mniejszych kręgów, czy mniejszą liczbę większych elementów. Wybór zależy od dostępnego sprzętu do montażu, warunków terenowych oraz specyfiki zastosowania.

Do czego wykorzystuje się kręgi betonowe o różnych pojemnościach?

Kręgi betonowe, w zależności od ich wymiarów i pojemności, znajdują zastosowanie w różnych obszarach budownictwa i infrastruktury. Poniżej przedstawiamy najczęstsze zastosowania kręgów betonowych o różnych średnicach.

Różnorodne zastosowania kręgów betonowych w budownictwie i infrastrukturze

Zastosowania kręgów o średnicy 80 cm (800 mm)

• Studzienki kanalizacyjne – niewielkie studzienki rewizyjne w przydomowych systemach kanalizacyjnych
• Studnie chłonne – do odprowadzania wód opadowych
• Przepusty drogowe – pod drogami lokalnymi i dojazdowymi
• Studzienki wodomierzowe – do instalacji wodomierzy
• Małe zbiorniki techniczne – np. do gromadzenia wody deszczowej

Zastosowania kręgów o średnicy 100 cm (1000 mm)

• Szamba przydomowe – dla gospodarstw domowych
• Studnie kopane – tradycyjne studnie do poboru wody
• Studzienki kanalizacyjne włazowe – umożliwiające wejście człowieka do wnętrza
• Zbiorniki retencyjne – do gromadzenia wody deszczowej
• Osadniki – do wstępnego oczyszczania ścieków

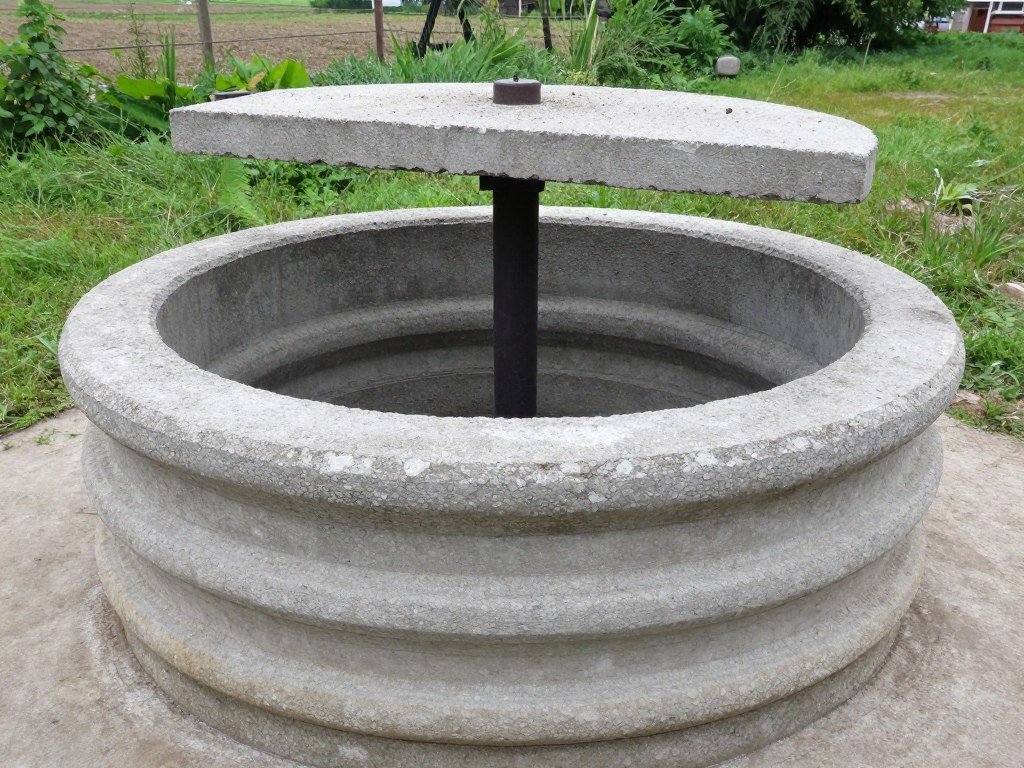

Tradycyjna studnia wykonana z kręgów betonowych o średnicy 100 cm

Zastosowania kręgów o średnicy 120 cm (1200 mm)

• Duże szamba – dla większych obiektów lub kilku gospodarstw domowych
• Zbiorniki przeciwpożarowe – do gromadzenia wody na cele przeciwpożarowe
• Studzienki rozprężne – w systemach kanalizacji ciśnieniowej
• Komory techniczne – np. dla przepompowni ścieków
• Duże studzienki kanalizacyjne – na głównych ciągach kanalizacyjnych

Zastosowania kręgów o średnicy 150 cm (1500 mm) i większych

• Duże zbiorniki retencyjne – do gromadzenia znacznych ilości wody
• Przemysłowe osadniki – w zakładach produkcyjnych
• Zbiorniki technologiczne – do różnych procesów przemysłowych
• Separatory substancji ropopochodnych – na parkingach i stacjach paliw
• Duże przepusty drogowe – pod drogami o większym natężeniu ruchu

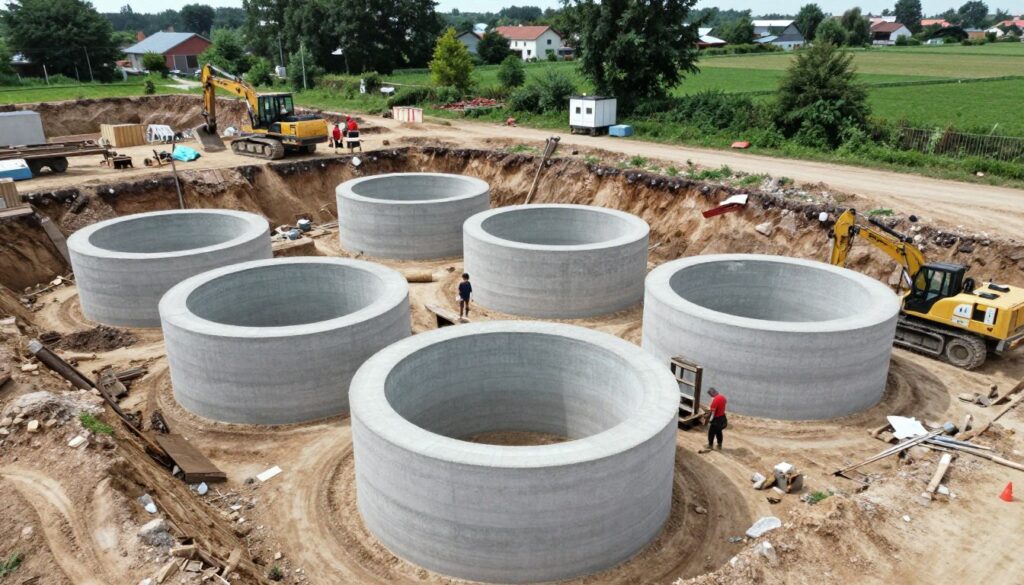

Budowa dużego szamba z wykorzystaniem kręgów betonowych o średnicy 150 cm

Wybór odpowiedniej średnicy kręgów betonowych zależy od wielu czynników, takich jak wymagana pojemność, dostępna przestrzeń, przeznaczenie zbiornika oraz lokalne przepisy. Warto skonsultować się z fachowcem, który pomoże dobrać optymalne rozwiązanie dla konkretnej inwestycji.

Montaż kręgów betonowych – praktyczne wskazówki

Prawidłowy montaż kręgów betonowych jest kluczowy dla zapewnienia trwałości i funkcjonalności całej konstrukcji. Niezależnie od tego, czy budujemy szambo, studnię czy studzienkę kanalizacyjną, warto przestrzegać kilku podstawowych zasad.

Schemat prawidłowego montażu kręgów betonowych z oznaczeniem kluczowych elementów

Przygotowanie wykopu

• Wykop powinien być szerszy o minimum 50 cm od zewnętrznej średnicy kręgu
• Dno wykopu musi być wyrównane i zagęszczone
• Na dnie należy wykonać podsypkę piaskową o grubości 15-20 cm
• W przypadku wysokiego poziomu wód gruntowych konieczne może być odwodnienie wykopu

Montaż kręgów

• Pierwszy element to zwykle krąg z dnem lub płyta denna
• Kręgi należy ustawiać za pomocą dźwigu lub koparki z odpowiednimi zawiesiami
• Przed nałożeniem kolejnego kręgu należy oczyścić powierzchnię styku
• Połączenia między kręgami uszczelnia się specjalnymi uszczelkami lub zaprawą wodoszczelną
• Kręgi muszą być ustawione równo, z zachowaniem pionu

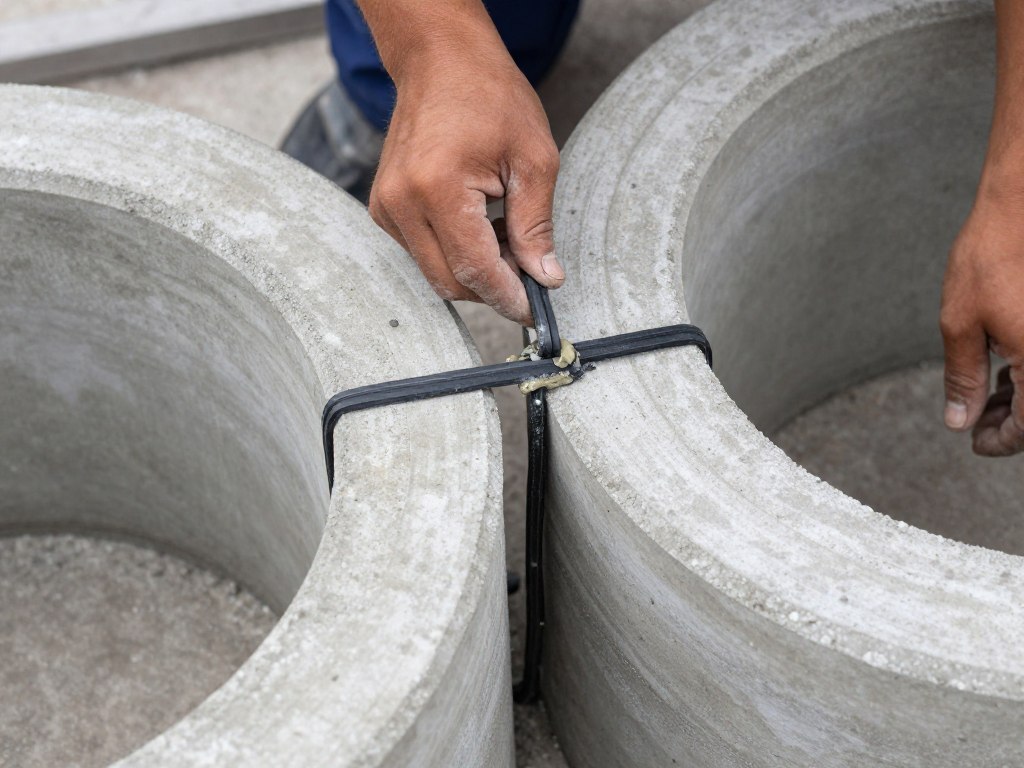

Uszczelnianie połączeń między kręgami betonowymi zapewnia szczelność konstrukcji

Wykonywanie przyłączy

• Otwory na rury można wykonać za pomocą koronek diamentowych
• Przejścia przez ściany kręgów należy uszczelnić specjalnymi przejściami szczelnymi
• Można również zamówić kręgi z fabrycznie wykonanymi otworami

Zasypywanie i zabezpieczenie

• Przestrzeń wokół kręgów należy zasypywać warstwami po 30 cm, każdą warstwę zagęszczając
• Do zasypki najlepiej użyć piasku lub pospółki
• Na wierzchu instaluje się płytę pokrywową z włazem odpowiedniej klasy
• W przypadku szamb należy pamiętać o instalacji rury wentylacyjnej

Pamiętaj, że montaż ciężkich elementów betonowych wymaga odpowiedniego sprzętu i doświadczenia. W przypadku większych inwestycji warto zlecić prace wyspecjalizowanej firmie, która zapewni prawidłowe wykonanie wszystkich etapów montażu.

Podsumowanie – jak dobrać odpowiednie kręgi betonowe?

Wybór odpowiednich kręgów betonowych zależy od wielu czynników, w tym od planowanego zastosowania, wymaganej pojemności, warunków gruntowych oraz dostępnego budżetu. Poniżej przedstawiamy kluczowe kryteria, które warto wziąć pod uwagę przy doborze kręgów betonowych.

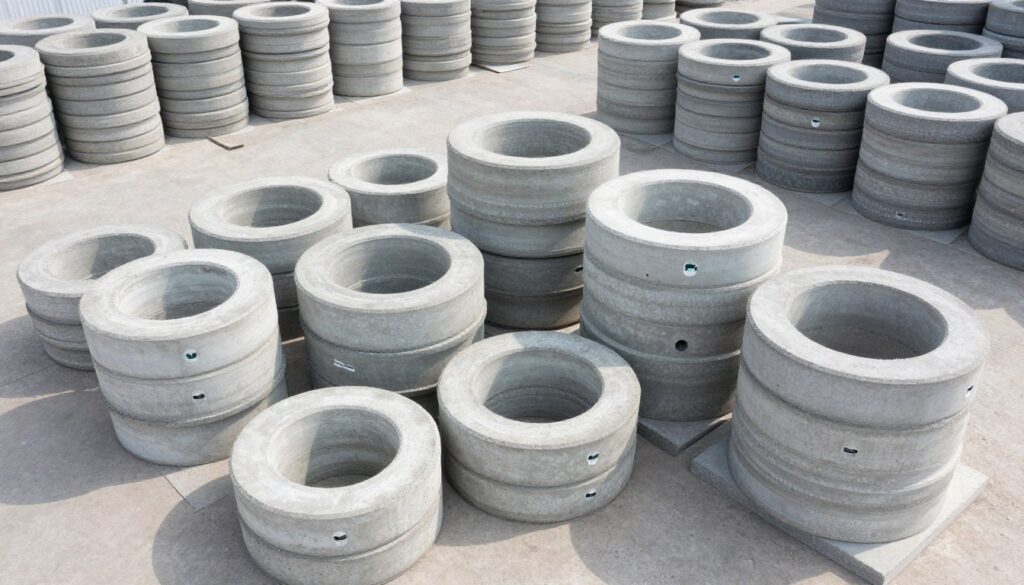

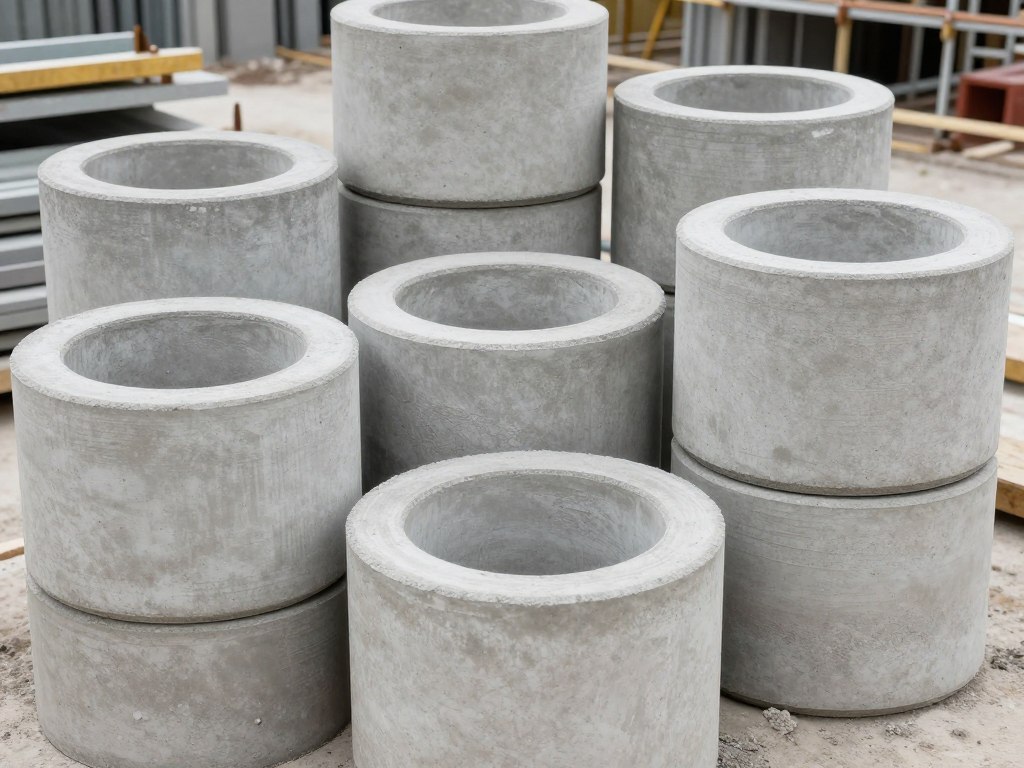

Różnorodność kręgów betonowych pozwala na dobór optymalnego rozwiązania dla każdej inwestycji

1. Określ wymaganą pojemność – oblicz, ile m³ pojemności potrzebujesz (np. dla szamba przyjmuje się około 3 m³ na osobę)
2. Wybierz odpowiednią średnicę – większa średnica oznacza większą pojemność przy tej samej wysokości, ale też większą wagę i koszt
3. Uwzględnij dostępny sprzęt – montaż ciężkich kręgów wymaga odpowiedniego dźwigu lub koparki
4. Sprawdź warunki gruntowe – wysokie wody gruntowe mogą wymagać dodatkowych zabezpieczeń
5. Zaplanuj przyłącza – określ, gdzie będą wchodzić i wychodzić rury, aby zamówić kręgi z odpowiednimi otworami
6. Wybierz odpowiednie uszczelnienie – dla szamb i zbiorników na wodę kluczowa jest pełna szczelność
7. Sprawdź lokalne przepisy – mogą one określać minimalne odległości od budynków, granic działki czy ujęć wody

Pamiętaj, że kręgi betonowe to trwałe i sprawdzone rozwiązanie, które przy prawidłowym montażu będzie służyć przez wiele lat. Warto zainwestować w produkty dobrej jakości, spełniające odpowiednie normy i posiadające certyfikaty.

Mamy nadzieję, że przedstawione w tym artykule informacje pomogą Ci w doborze odpowiednich kręgów betonowych do Twojego projektu. Dokładne dane dotyczące wymiarów, wagi i pojemności pozwolą na precyzyjne zaplanowanie inwestycji i uniknięcie niepotrzebnych kosztów.
